主要特點和優點
20 MHz 正弦波、10 MHz 方波和脈沖波形，滿足最常見的應用
250 MS/s 采樣率和14 位垂直分辨率，可以創建高保真信號
創新的用戶界面，直接進入常用功能和參數，縮短設置時間和評估時間
4 × 128 kS 內存及USB 存儲擴展功能，提供充足的容量，定義復雜波形
標配USB遠程控制端口和USB閃存端口，選配GPIB和LAN接口
內置調制模式、噪聲發生器模式、突發模式和掃描模式，提高通用性
內置波形，迅速訪問常用信號
3.5 英寸大型彩屏，同時顯示圖形和數字波形信息
以8 種語言提供菜單和聯機幫助
2U 高度，半機架寬度，適合臺式應用和機架安裝應用
ArbExpress 免費軟件，波形編輯和下載異常簡便
SignalExpress 免費軟件，把多臺泰克臺式儀器組合成低成本自動測試解決方案
應用
電子測試和設計
傳感器仿真
教育和培訓
功能測試
系統集成
經濟的價格，杰出的性能
大多數電子器件、電路和系統都是為處理某種形式的信號設計的。這些信號可以很簡單，如音頻頻率信號或時鐘信號，也可以比較復雜，如串行數據流或碰撞過程中的安全氣囊傳感器輸出。由于20 MHz 帶寬、14 位分辨率和250 MS/s 采樣率，AFG2021 任意函數發生器可以以入門級價格創建簡單信號和復雜信號。通過12種標準波形、調制功能和內置噪聲發生器，您可以迅速創建所需信號，全面測試自己的設計。

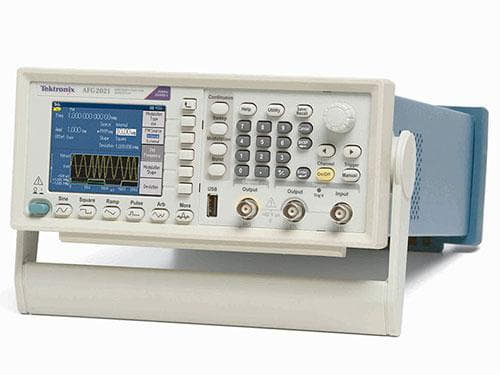

直觀的用戶界面

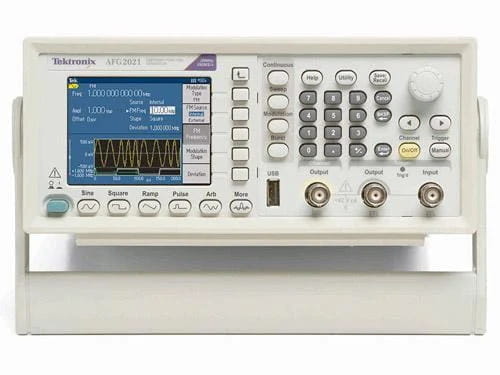

AFG3000系列任意波形/函數發生器上第一眼就能看到的易用性新型功能是AF2021的構架，因為它可以迅速進入設置和運行功能。AFG3000資深用戶會發現新的AFG2021設置起來特別容易。3.5 英寸彩色TFT 屏幕以圖形格式和文本格式顯示相關參數，因此您可以對設置全面樹立信心，把重點放在手邊的任務上。前面板上的快捷鍵按鈕和旋轉旋鈕可以迅速進入最常用的功能和設置。
1 μHz - 20 MHz 頻率范圍，支持多種放大器和濾波器測試應用。
完美的頻率捷變性
傳統函數發生器使用模擬振蕩器和信號調節創建輸出信號。與此不同，泰克AFG2021則依托直接信號合成(DDS)技術。DDS技術采用單個時鐘頻率生成儀器量程內的任何頻率，合成波形。DDS 結構提供了杰出的頻率捷變性，可以對快速頻率和相位變化編程，特別適合測試無線電和衛星系統組件、放大器和濾波器。
ArbExpress 軟件幫助您簡便復現實際環境信號。
ArbExpress?以最少的工作量復現實際環境波形
通過ArbExpress 軟件，您可以迅速創建波形，然后把波形傳送到AFG2021 上，滿足定制激勵要求。ArbExpress 支持通過USB、GPIB 或LAN 直接連接泰克示波器和AFG。通過這一軟件，您可以把示波器捕獲的實際環境信號導入PC，然后編輯信號，把信號下載到AFG，復現捕獲的波形。這尤其適合汽車、 醫療、工業等重建傳感器輸出對分析設計完整性異常關鍵的應用。
SignalExpress 提高工作效率
每臺AFG2021標配免費的泰克版National Instrument LabVIEW SignalExpress 軟件，支持基本儀器控制、數據記錄和分析。SignalExpress 支持多種泰克臺式儀器，可以連接整個測試平臺。然后，您可以從一個直觀的軟件界面中訪問每臺儀器，自動進行要求多臺儀器的復雜測量，在更長的時間內記錄數據，對來自多臺儀器的數據實現時間相關，簡便地捕獲和分析測量結果，而且這一切都從PC 上完成。只有泰克提供了由多臺智能儀器組成的連通測試平臺，簡化和加快復雜設計的 調試過程。
連接能力

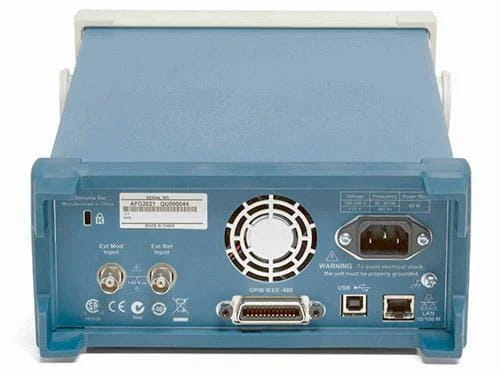

通過使用前面板上的USB主控端口，您可以把定制波形或儀器設置保存到U 盤中。您只需把U 盤插回USB 主控端口，就可以簡便地重新裝載數據。USB設備端口和選配的GPIB/LAN端口提供了多種連接方式，可以把AFG2021連接到PC上，下載波形，進行遠程控制。
緊湊的外形
2U高度和半機架寬度外形，使得AFG2021能夠堆疊在其它臺式儀器上面，如數字萬用表、電源和頻率計數器，節約寶貴的工作臺空間。通過選配RMU2U機架安裝套件、GPIB接口及全面支持SCPI，AFG2021 為自動測試系統提供了完美的解決方案。
